光学加热和低温台

  • 温度控制阶段是用于材料,地质,食品和医学等专业领域的科学研究设备。它可以与光学显微镜,拉曼显微镜,荧光显微镜和其他仪器结合使用,以实现样品的快速加热或冷却,同时观察样品在此过程中的结构和形态变化,有助于了解样品的物理和化学性质。

    温度控制系统





    特征

    ● 控温精度:±0.1°C

    ● 支持透射/反射模式

    ● 结构紧凑,适用于各种变量

    温度测试

    ● 宽温度范围:-190至600°C/房间

    温度至 1200

    ● 气密室设计,可流动保护气体

    ● 可升级的真空室设计,10-5毫巴

    ● 光学窗口可更换为不同的

    材料

    ● 可更换为不同类型的光接口

    ● 上位机软件控制支持修改或

    定制

    气密性

    光学温度控制台

    保护气体可以通过

    真空

    光学温度控制台

    高达 10-3毫巴的机械泵

    高达 10-5毫巴的分子泵







    透光模式

    反射模式阶段传输方式(2mm载物台孔)






    透光窗材料

    1)样品台材料:银(中低温),陶瓷(高温)

    2)样品台尺寸:23x23mm(可定制)

    3)透光孔:2mm(可定制)

    4)窗口材料:光学玻璃,蓝宝石,氟化钙等。

    5)窗口尺寸:φ 25mm(可定制)


    样品/窗口除霜


    样品除霜方法

    一个。流动保护气体,b.真空


    窗户除霜

    氮气吹扫窗玻璃。





    定制光接口





    液氮消耗

    1)最大液氮消耗量为1L/h,保持在-190°C;

    2)正常使用0.5L/h,高低温变化。



    水冷系统


    水循环系统

    (温度控制)

    超低温或高温环境需要水循环系统。它连接到温度台室


    ● 对于低至-190度的低温应用,可防止水凝结到载物台和腔室


    ● 对于高温应用,它将腔室壁冷却至室温以确保安全






  • 产品规格和手册

    产品手册链接:


    光学指示器冷冻 600-190HT1200
    温度控制
    冷却和加热液氮冷却/电阻加热电阻加热
    温度控制范围*-190 至 600°C室温至 1200°C
    温度稳定性*±0.1°C (< 600°C ), ±1°C (> 600°C )
    温度分辨率0.1 °C
    温控速度0~50°C/分钟(可定点/程序段温度控制)
    温度控制方法PID
    温度传感器PT100热电偶
    光学特性
    光路*反射光路(可升级为透射光路)
    窗户材料*石英玻璃
    窗口尺寸*Φ25mm
    镜头工作距离*6mm
    透光孔*默认无透光孔(可升级的透光孔)
    窗户除霜负温度下吹风除霜/
    结构特性
    样品台尺寸*23×23mm
    样品载体材料*陶瓷
    尺寸*100×100×25mm
    样品腔高度*4mm
    室*气密(可升级为真空)
    腔室压力机械泵10-3托,涡轮泵10-6托
    壳体冷却循环水
    备注以上都是默认参数,*是可自定义的。


    温度范围选择


    低温级:-190 至 600°C

    低温可选  -190°C  -180°C  -160°C  -120°C  -100°C  室温

    高温可选  400°C  600°C


    高温级:室温至 1200 °C

    高温可选室温至  400°C  600°C  800°C  1200°C




    温度控制精度

    温度

    稳定性

    固定坡度

    加热

    可编程块斜坡

    上下




    温度控制稳定性最高±0.1°C

    加热和冷却速度(控制)0 - 30 °C/分钟(推荐),最大 60 °C/分钟



  • 应用 1

    ● 熊片SPAD(APD)的TCSPC测试解决方案

    ● 用于封装SPAD(APD)TO46或T08的TCSPC测试解决方案

    产品手册链接:


    自由空间熊芯片SPAD TCSPC测试系统


    光纤载毛芯片SPAD TCSPC测试系统


    用于70K冷却的定制光纤低温台系统

    ● 定制光纤插入测试室,85度光输出角度。

    ● 用于光纤对准的俯视图和侧视图可见变焦视觉系统。

    ● 2个调节探针臂进行电子信号测试,低温台温度可达-77K(LN2)。




    应用2:低温载物台拉曼显微镜

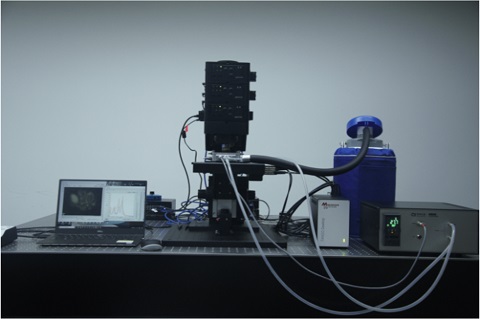

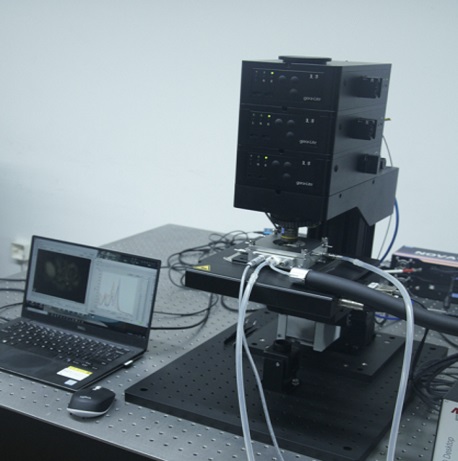

    实际系统设置

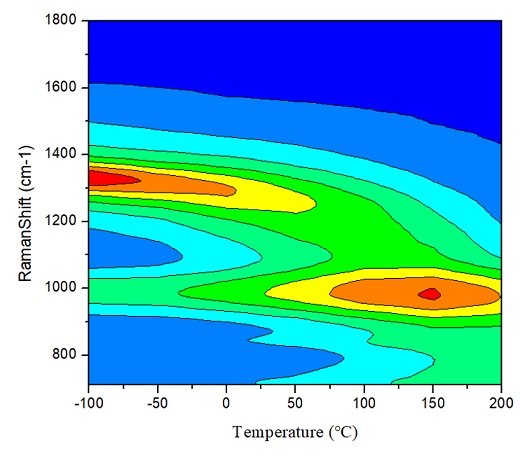

    拉曼位移结果
    温度图表








    A申请 3

    材料光吸收分析

    在不同温度

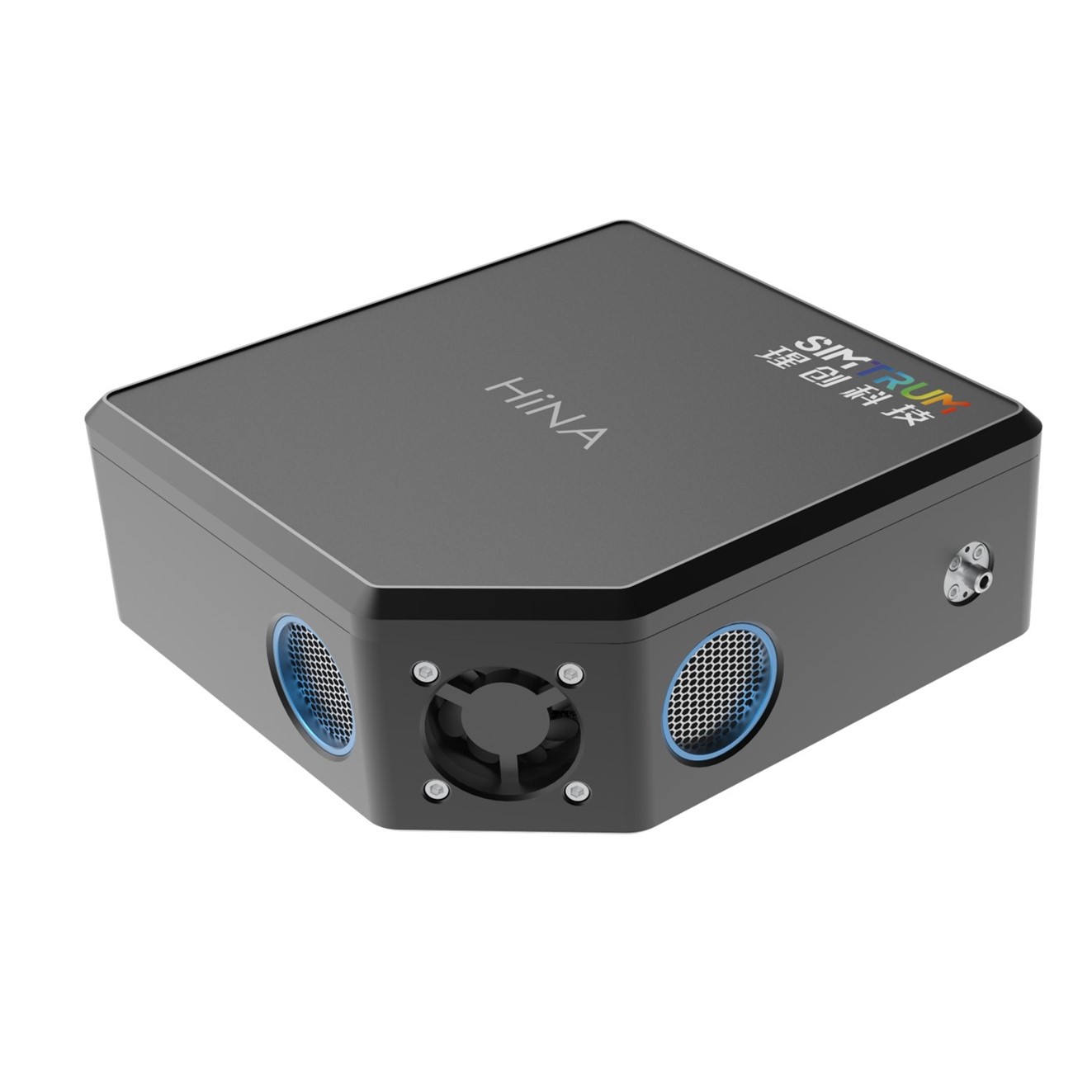

    大数值孔径高灵敏度

    光谱仪

    A申请 4

    红外透射光谱仪

    热拉伸和冷拉伸








    A申请 5

    OLED材料温度变化测试


    A申请 6

    半导体材料温度变化试验







    材料光谱温度变化测试
    显微镜温度变化测试



  • 我们在这里为您服务!




    立即在 sales@simtrum.cn 给我们发送电子邮件

    以获得最优惠的价格。


    需要更多技术信息?

    单击此处查看专业的定制系统/解决方案。





    没有时间逐个搜索产品? 不用担心。

    您可以下载全系列的SIMTRUM产品线卡

    立即单击它。


    想要更接近市场动态和技术发展?

    只需花5秒钟以 SIMTRUM会员的身份登录,

    我们将为您提供最新资讯。

    屏幕右上角的“登录”按钮)。


6件产品 加入对比
产品图片 产品型号 图纸和规格 操作
产品图片: 产品型号:CRYO400-100

光学低温和高温载物台,温度控制范围-100至400°C,气密室

图纸和规格: 操作:询价
产品图片: 产品型号:CRYO400-100-V

光学低温和高温台,温度控制范围-100至400°C,真空室

图纸和规格: 操作:询价
产品图片: 产品型号:CRYO600-190

光学低温和高温载物台,温度控制范围-190至600°C,气密室

图纸和规格: 操作:询价
产品图片: 产品型号:RTH400

光学低温和高温载物台,温度控制范围RT至400°C

图纸和规格: 操作:询价
产品图片: 产品型号:RTH800

光学低温和高温载物台,温度控制范围RT至800°C

图纸和规格: 操作:询价
产品图片: 产品型号:RTH1200

光学低温和高温载物台,温度控制范围RT至1200°C

图纸和规格: 操作:询价
