背照式高灵敏紫外光谱仪(200nm-1100nm)

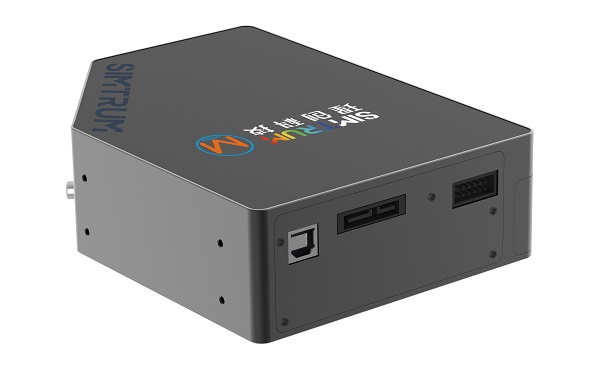

  • M系列 面阵背照式高灵敏度紫外增强光谱仪 采用滨松面阵背照式CCD,其紫外灵敏度比普通光谱仪提高约7倍。同时采用300&550nm双闪耀光栅,搭载LVF消高阶滤光片,基于100.0mm焦距光学平台。在200~1100nm的全光谱范围内提供均衡的灵敏度和更高的分辨率,适用于科研应用的各种光谱检测。

    主要产品亮点

    峰值70%紫外响应—— 采用滨松背照式CCD ,在紫外200nm处具有70%以上的量子效率,非常适合包括紫外波段在内的光谱测量;


    64x2048超大感应面

    超大感应面积CCD,灵敏度比普通14线像素CCD进一步提高4倍 ;



    200-1100nm 全光谱覆盖

    M系列采用 焦距为100.0mm的光学平台,适用于200~1100nm的全光谱检测,覆盖探测器的整个感光区域,同时分辨率提升10%。


    应用亮点

    珠宝/矿石光谱学

    桌面拉曼光谱

    桌面LIBS

    透射反射/吸收光谱

    荧光光谱测量

    显微光谱测量






    产品规格和手册

    产品手册链接:

    波段范围

    200 ~ 1100nm,取决于光栅

    光学分辨率

    最高0.2nm(FWHM),基于1800线光栅和10μm狭缝

    探测器

    滨松,S10420,64×2048像素,64行面阵背照式

    消除高阶衍射

    3种前置和4种后置滤镜选项,消除光谱中的鬼线

    光学光路

    焦距100.0mm,f数4.5,对称交叉CT光路

    积分时间

    10ms~120s,暗噪声饱和超过120s

    动态范围

    5,000:1,比同类产品好两倍以上,有利于较弱的信号检测

    信噪比

    800:1(饱和时)

    杂散光

    <0.1% @ 600nm

    线性校正

    > 99%

     STEP



    配置示例


    364.87 - 1044.91 nm / 狭缝 25 µm / FWHM 0.66 nm @794 nm


    M 系列波长、狭缝和光学分辨率规格

    型号波长范围光栅划线/闪耀波长狭缝宽度
    10 um25 um50 um100 um200 um
    光学分辨率 FWHM
    M/200-1100200-1100nm300/300nm & 550nm1nm1.3nm1.8nm3nm6nm
    M/400-1000400-1000nm400 /500nm1.4nm1.5nm1.6nm2.6nm5nm
    M/350-800350-800nm600 /500nm0.8nm1nm1.2nm1.6nm3nm
    M/530-640530-640nm1800 /500nm0.2nm0.3nm0.4nm0.5nm1nm
    M/710-1100710-1100nm600 /800nm0.8nm1nm1.2nm1.6nm3nm
    M/780-1060785-1060nm830 /900nm0.38nm0.45nm0.6nm0.95nm1.8nm



    产品尺寸



  • 光子晶体传感器测量




    图 1 TPEP-SiO2 反结构光子晶体在吸收-解吸过程中的反射光谱

    不同蒸汽的过程



     图 2 不同浓度的 TPEP-SiO2 蒸气反射光谱

     以及吸附-解吸的重复性

    本实验通过将制备好的TPEP-SiO2,  (四苯基乙烯聚合物-SiO2反蛋白石) 分别在四氢呋喃和丙酮蒸气中的反结构光子晶体,并在测量的光子晶体的吸附和分析过程中观察反射光谱随时间的变化(图 1)。此外,从图 2 可以看出,带隙的红移是由不同浓度的蒸汽通过改变蒸汽中四氢呋喃和丙酮的含量引起的。从测试结果看,实验制备的光子晶体在吸收四氢呋喃和丙酮蒸气时会发生红移,红移程度与吸收蒸气中有机物的浓度有关。光子晶体的禁带在吸收空气中的有机气体后会逐渐回到吸收前的位置。


     荧光纳米复合材料的上转换



    图3 csUCNP@C纳米复合材料的光谱和温度表征结果及体内光热疗法的实验验证


    本实验将温度响应型上转换发光材料与光热纳米材料相结合,通过发光信号的变化检测光热纳米材料的微观温度。为了证明实验的可行性,对csUCNP@C纳米复合材料的光谱和温度进行了表征,研究了两者的相关特性,并对小鼠肿瘤组织进行了光热处理实验(图3)。为了在实验中检测光谱,使用了 Compound Optics 的便携式光谱仪(图 3a)。实验发现,在特定温度范围内,525nm和545nm处强度比的对数与温度的倒数成线性关系(图3b),545nm 处的光强与温度成反比(图 3e)。在光热过程中,微观温度的升高远大于宏观温度的变化。经过实验优化,实验结果在低功率密度光激发下实现了对单个细胞的选择性杀伤。此外,他们利用上转换发光监测荷瘤小鼠的微观温度,并实施反馈式光热杀伤,实现了温和条件下的高精度光热治疗(图cf)。实验结果在低功率密度光激发下实现了对单个细胞的选择性杀伤。此外,他们利用上转换发光监测荷瘤小鼠的微观温度,并实施反馈式光热杀伤,实现了温和条件下的高精度光热治疗(图cf)。实验结果在低功率密度光激发下实现了对单个细胞的选择性杀伤。此外,他们利用上转换发光监测荷瘤小鼠的微观温度,并实施反馈式光热杀伤,实现了温和条件下的高精度光热治疗(图cf)。


    手机镜头质量检测


    iphone 2.png


    图 1,透射光谱曲线


    本实验装置基于我们的光谱仪),内置氘卤素光源、光纤准直器和近红外光纤透射光谱测量系统,使我们的光谱仪能够测量红外墨窗的透射光谱。手机准确。一世n 图1,左上图为使用L系列测试的IR墨水窗的透射光谱曲线,右图为使用H系列测试的。从图中可以看出,IR墨水在可见光部分的透过率小于10%,在近红外波段(900~1050nm)的透过率大于70%。这是由于在大于 1000nm 的波段中信噪比 (SNR) 相对较差。此外,在该频段测量的光信号较弱,导致光谱仪的 SNR 没有得到充分利用。通过将 L 系列替换为性能更好的 H 系列,该频段的 SNR 将得到显着提升。


     一般镜片质量检验





    本实验装置以通用光谱仪为基础,配备R3积分球测量台、氘卤素光源、光纤准直器和紫外光纤。内置的透射光谱测量系统使我们的光谱仪能够测量标准镨和钕镜片的透射率。 光谱仪 经过校准,符合国家标准和技术规范的必要指标,可以快速简便地测试眼镜镜片和相关材料的透射比测试结果 使用推荐配置测量标准透镜的透光率,插值法(origin)计算光谱曲线中对应的标准透光率,得到波长间隔为10nm。


    叶绿素光谱分析


    叶绿素.jpg图 3,叶绿素吸收光谱

    该实验装置基于通用光谱仪,采用氘卤素光源和紫外光纤构建。吸收光谱测量系统允许我们的光谱仪 分析比色皿支架 R4。 在图 3 中,它显示了我们的光谱仪测量的 Scirpus sylvestris 叶子的叶绿素光谱。由于没有进一步的有机溶剂萃取,叶绿体色素中叶绿素a和叶绿素b的光谱峰有一定程度的重叠,但在叶绿素b的最大吸收峰处仍能标出叶绿素a和叶绿素。使用我们的 光谱仪 允许快速测量植物的叶绿素光谱。对叶绿素吸收光谱进行进一步分析可以确定其水平。





     农业温室辐照度测量



                              图 4 植物光合作用吸收光谱


                              图5、双层玻璃膜的透射光谱


    植物光合色素对蓝光和红光的吸收最强,利用率最高。因此,太阳光谱在400~520nm(蓝色)和610~720nm(红色)范围内,最有利于植物生长。对光伏温室屋顶使用的双玻薄膜组件进行透光率测试,确保薄膜组件的遮蔽不影响室内农作物的生长。如果薄膜的透光率较低,可以使用屋顶薄膜太阳能电池板和普通透明玻璃。LED灯用于补充植物所需的光谱,以实现生长的光环境。本案例采用光谱仪检测双玻薄膜组件的透光率,得到的光谱如图5所示。从图5可以看出,双玻薄膜模组已经阻挡了紫外光。植物生长所需的蓝光透光率低,红光透光率在15%左右,对植物生长来说已经足够,生产时也可以根据需要进行补充。同时,薄膜组件对红外光的透过率高,有利于温室内热量的维持,以保持淡季温差。使用我们的光谱仪可以有效地检测温室薄膜的透射率,这有利于温室建筑检查,从而可以更好地补充温室内的光线。植物生长所需的蓝光透光率低,红光透光率在15%左右,对植物生长来说已经足够,生产时也可以根据需要进行补充。同时,薄膜组件对红外光的透过率高,有利于温室内热量的维持,以保持淡季温差。使用我们的光谱仪可以有效地检测温室薄膜的透射率,这有利于温室建筑检查,从而可以更好地补充温室内的光线。植物生长所需的蓝光透光率低,红光透光率在15%左右,对植物生长来说已经足够,生产时也可以根据需要进行补充。同时,薄膜组件对红外光的透过率高,有利于温室内热量的维持,以保持淡季温差。使用我们的光谱仪可以有效地检测温室薄膜的透射率,这有利于温室建筑检查,从而可以更好地补充温室内的光线。薄膜组件对红外光的透过率高,有利于温室内热量的维持,以维持淡季温差。使用我们的光谱仪可以有效地检测温室薄膜的透射率,这有利于温室建筑检查,从而可以更好地补充温室内的光线。薄膜组件对红外光的透过率高,有利于温室内热量的维持,以维持淡季温差。使用我们的光谱仪可以有效地检测温室薄膜的透射率,这有利于温室建筑检查,从而可以更好地补充温室内的光线



  • 由于光谱仪探测器中的像素数量有限,因此在高光谱分辨率下,只有几个像素组成单个光谱峰值,从而导致无平滑的峰值,如下图所示。

    由于光谱仪探测器中的像素数量有限,因此在高光谱分辨率下,只有几个像素组成单个光谱峰值,从而导致无平滑的峰值,如下图所示。


    该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的,因为构成光谱峰值的像素数很小,并且在温度漂移的影响下,光谱峰值的最高像素从do向右移动一个像素。


    在这一点上,我们有两种方法可以评估这个峰值位置的漂移。

    1. 查看最高像素点的位置。显然,峰值位置偏移了一个像素,这意味着大约0.15 nm。

    2. 拟合漂移前后的峰值,找到拟合的峰值点,即两个像素之间。拟合峰值点的漂移约为0.07nm



    那么这两种方法中哪一种是正确的呢?我们认为第二个是正确的,反映了峰值位置的真实漂移。原因如下。

    1.高分辨率导致光谱峰值的像素采样率低,直接看一起像素的形状并不能反映峰值的实际形状。

    2.光谱峰值在物理上更接近对称分布,峰值位置的漂移不会导致峰形发生变化。

    3.通过拟合构成光谱峰值的所有像素,获得的峰值形状更接近峰值的物理现实。


    因此,使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。


    在实践中,是否有必要这样做?这取决于情况。


    如果 1.光谱分辨率低,光谱峰值的采样率高,即需要更多的像素点来组成一个峰值,并且这些像素点本身连接成更平滑,更对称的峰值形状,然后可以直接找到最高像素的位置,或者两个像素之间,并通过视觉评估确认峰值位置。


    2.具有高光谱分辨率和需要精确知道峰值,需要上述拟合方法。拟合可以通过样条算法,也可以通过高斯或洛伦兹拟合来完成,读者可以根据被测样品的光谱性质进行选择。如果您不知道如何选择,请使用样条曲线。




  • 配件

    有关定制配件的更多信息,请联系我们sales@simtrum.cn

    型号类型波长芯径长度# 芯数连接器
    I1000-S/S-L2光纤360~2500nm1000um2m1SMA905-SMA905
    V1000-S/S-L2200 ~ 1100 nm1000um2m1SMA905-SMA905
    DV600-S/S-L2190~1100 nm600um2m1SMA905-SMA905
    I600-S/S-L2360~2500nm600um2m1SMA905-SMA905
    V600-S/S-L2200 ~ 1100 nm600um2m1SMA905-SMA905
    DV400-S/S-L2190~1100 nm400um2m1SMA905-SMA905
    I400-S/S-L2360~2500nm400um2m1SMA905-SMA905
    V400-S/S-L2200 ~ 1100 nm400um2m1SMA905-SMA905
    DV200-S/S-L2190~1100 nm200um2m1SMA905-SMA905
    I200-S/S-L2360~2500nm200um2m1SMA905-SMA905
    V200-S/S-L2200 ~ 1100 nm200um2m1SMA905-SMA905
    DV100-S/S-L2190~1100 nm100um2m1SMA905-SMA905
    I100-S/S-L2360~2500nm100um2m1SMA905-SMA905
    V100-S/S-L2200 ~ 1100 nm100um2m1SMA905-SMA905
    I1000-Y*2-S/S-L2

    分叉纤维,

     Y 型光纤:2 根光纤

    360~2500nm1000um2mA-2芯、B1-1芯、B2-1芯A-SMA905 / B1-SMA905 / B2-SMA905
    V1000-Y*2-S/S-L2200 ~ 1100 nm1000um2mA-2芯、B1-1芯、B2-1芯A-SMA905 / B1-SMA905 / B2-SMA905
    DV600-Y*7-S/S-L2190~1100 nm600um2mA-7芯、B1-1芯、B2-6芯A-SMA905 / B1-SMA905 / B2-SMA905
    I600-Y*7-S/S-L2360~2500nm600um2mA-7芯、B1-1芯、B2-6芯A-SMA905 / B1-SMA905 / B2-SMA905
    DV600-1*7-S/S-L2多芯光纤190~1100 nm600um2m7SMA905-SMA905
    I600-1*7-S/S-L2360~2500nm600um2m7SMA905-SMA905



    积分球

    波长 250 - 2500 纳米

    输出端口可定制

    黑色阳极氧化铝合金外壳

    镀金积分球

    波长 1000 - 5000 nm

    电化学镀漫反射膜涂层

    卤素光源

    波长 360 - 2500 纳米

    使用寿命长,通常为 10,000 小时

    SMA905 输出连接器

    氘紫外光源

    波长 190 - 400 纳米

    使用寿命长,通常为 1500 小时

    SMA905 输出连接器

    用于透射率测量的样品架带反射率测量支架的样品架
    比色皿架用于透射和反射样品测量的光学支架

    光纤衰减器

    波长 200 - 2500 纳米

    用于衰减的可调狭缝

    光纤准直器

    波长 185 - 2500 纳米

    数值孔径 0.22 - 0.37 NA,

    纤芯直径 ≥ 100 µm



  • 我们在这里为您服务!




    立即在 sales@simtrum.cn 给我们发送电子邮件

    以获得最优惠的价格。


    需要更多技术信息?

    单击此处查看专业的定制系统/解决方案。





    没有时间逐个搜索产品? 不用担心。

    您可以下载全系列的SIMTRUM产品线卡

    立即单击它。


    想要更接近市场动态和技术发展?

    只需花5秒钟以 SIMTRUM会员的身份登录,

    我们将为您提供最新资讯。

    屏幕右上角的“登录”按钮)。



6件产品 加入对比
产品图片 产品型号 图纸和规格 操作
产品图片: 产品型号:M/200-1100

背照式光谱仪,M 系列,波长:200-1100nm

图纸和规格: 操作:询价
产品图片: 产品型号:M/400-1000

背照式光谱仪,M 系列,波长:400-1000nm

图纸和规格: 操作:询价
产品图片: 产品型号:M/350-800

背照式光谱仪,M 系列,波长:350-800nm

图纸和规格: 操作:询价
产品图片: 产品型号:M/530-640

背照式光谱仪,M 系列,波长:530-640nm

图纸和规格: 操作:询价
产品图片: 产品型号:M/710-1100

背照式光谱仪,M 系列,波长:710-1100nm

图纸和规格: 操作:询价
产品图片: 产品型号:M/780-1060

背照式光谱仪,M 系列,波长:785-1060nm

图纸和规格: 操作:询价
