单点和多点激光多普勒测振仪

  • 激光多普勒测振仪工作原理

    我们的激光多普勒测振仪系统根据外差干涉仪原理测量振动位移,借助声光频率调制器 (AOM) 在光电探测器处产生高频载波信号。氦氖激光器的光束指向振动的物体并从它散射回来。由于多普勒效应,振动物体的速度或位移会产生频率或相位调制。目标波束因此受到称为多普勒频率fD 的小频移。多普勒频率是物体波束方向上的速度分量 v 的函数,根据

    fD = 2 * v/λ,

    其中λ是激光波长。AOM 还会在参考光束 (40MHz) 中产生光学频移 fB。将测量和参考光束叠加后,在光电探测器处产生具有瞬时频率的电信号

    fc(t) = fn+fD(t) = fn + 2 * v/λ

    这是一个中心频率为 fB 的载频信号,用带符号的多普勒频率进行频率调制。通过频率解调,可以对速度进行解码。在 PNV-RD-AVD1 中,多普勒信号的解调完全基于数字过程。与使用类比的传统测振仪相比,这意味着测量精度几乎不受老化和环境影响的影响。尽管设计紧凑且能耗最低,但最先进的 FPGA 技术可以实现出色的测量系统特性。

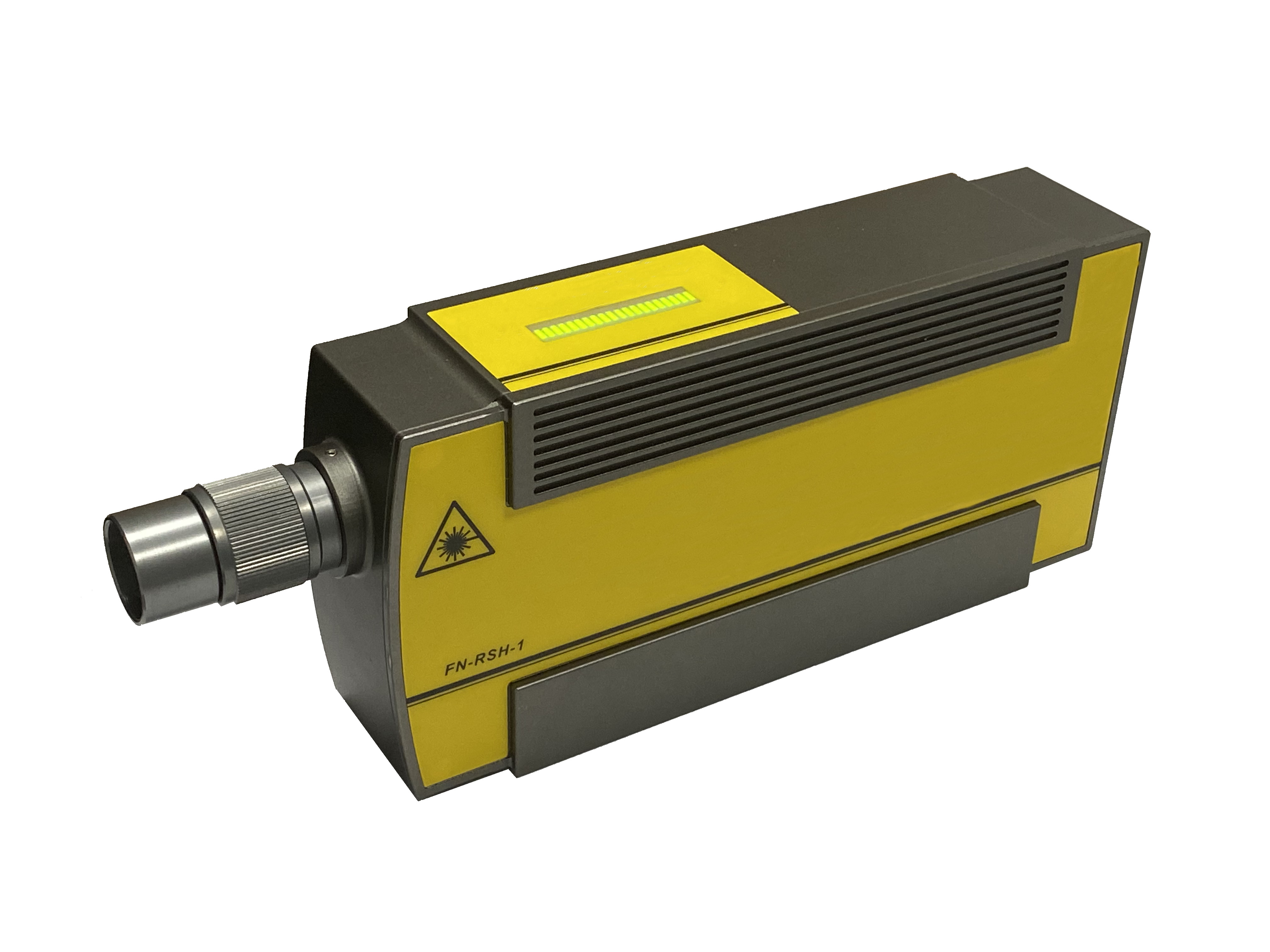

    单点激光多普勒测振仪

    ● 测量距离 0.2m - 5m

    ● 1个LDV头,直接连接电脑,无控制箱

    ● 频率测量范围 0.1hz 至 5Mhz

    ● 分辨率 速度位移 1pm

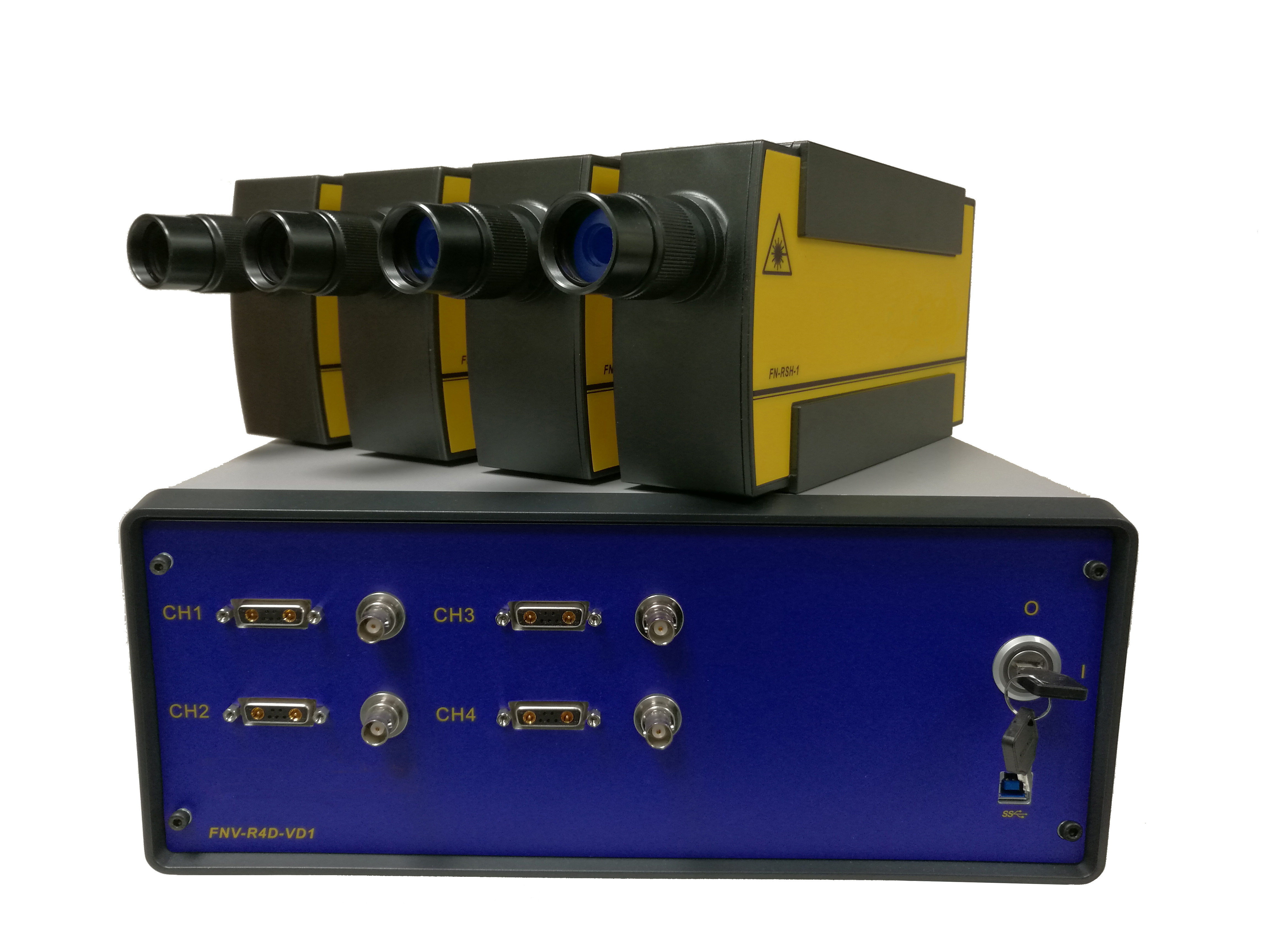

    多点激光多普勒测振仪

    ● 测量距离 0.2m - 5m

    ● 2/4/8 LDV头,带多点控制箱

    ● 频率测量范围 0.1hz 至 5Mhz

    ● 分辨率 速度位移 5pm

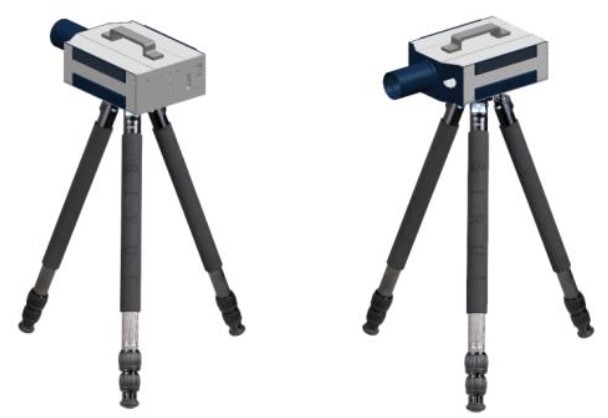

    长距离激光多普勒测振仪

    ● 测量距离20m - 200m

    ● 1个LDV头,带控制箱

    ● 频率测量范围 0.1hz 至 250Khz

    ● 分辨率 速度位移 10pm


  • 单点和多点激光多普勒测振仪

    产品手册:便携激光多普勒测振系统_ R1_EN.pdf自由空间多点激光多普勒测振系统_R1_EN.pdf


    中文产品目录: 便携式单点激光多普勒测振系统_CN.pdf

    规格单点激光多普勒测振仪 多点激光多普勒测振仪
    测量点12, 4, 8
    激光He-Ne 激光(波长 632.8nm,II 类,人眼安全)He-Ne 激光(波长 632.8nm,II 类,人眼安全)
    测量距离0.2m - 5m(可调节焦距,带镜面反射面可达 30m)0.2m - 5m(可调焦距,最长20m
    回归反射表面)
    激光光斑尺寸20µm - 500µm20µm - 500 µm
    输出数据加速度、速度或位移(从软件中选择)速度或位移(从软件中选择)
    频率测量范围0.1Hz - 250kHz(模拟);0.1Hz - 250kHz
    高达 5MHz(数字)
    速度测量范围可根据分辨率调整,从 10mm/s 到 2m/s可根据分辨率调整,从 10mm/s 到 2m/s
    分辨率速度位移:1pm速度位移:5pm
    解调系统FPGA数字解码系统(实时输出)FPGA数字解码系统(实时输出)
    控制接口软件控制软件控制
    数据输出数字输出(USB3.0接口)数字输出(USB2.0接口)
    模拟输出(SMA接口)模拟输出(BNC接口)
    设备安装孔M4、M6,1/4"-20M4、M6,1/4"-20
    软件用于显示分析和保存测量数据的基于 Windows 的软件界面用于显示分析和保存测量数据的基于 Windows 的软件界面
    电源110V-240V, 50Hz-60Hz110V-240V, 50Hz-60Hz
    激光头尺寸300 mm(长)x 62 mm(宽)x 120 mm(高)300 mm(长)x 60 mm(宽)x 120 mm(高)
    触发接口TTL信号,SMA接口TTL信号,BNC接口
    通道间同步间隔不适用20ns
    线缆长度不适用2m




    长距离激光多普勒测振仪

    规格长距离激光多普勒测振仪定制设计
    测量点1
    激光窄线宽激光组(人眼安全)
    测量距离20m - 200m 漫反射表面 高达 500m 逆反射表面
    激光光斑尺寸200m 处 10mm
    孔径大小4"
    瞄准方法通过笔记本电脑显示器
    聚焦方法自动对焦(蓝牙控制)
    速度测量范围可根据分辨率调整,从 100mm/s 到 3m/s高达 10m/s
    频率测量范围0.1Hz - 250kHz
    解调系统FPGA数字解码系统(实时输出)
    控制接口软件控制
    分辨率速度位移:10pm
    传感头安装孔1/4"-20, 3/8"-16定制设计
    数据输出数字输出(USB2.0接口)
    模拟输出(BNC接口)
    电源供应24V DC 电源(包括)
    软件用于显示分析和保存测量数据的基于 Windows 的界面可选带 SSD存储器的 的笔记本电脑







  • 激光头布局

    LDV Layout.jpeg

    1、数字输出接口(USB3.0,接电脑输出数字数据)
    2、模拟输出接口(SMA接口,+/-10V,接示波器或数据采集设备)
    3、触发接口(SMA接口,5V TTL信号)
    4、电源接口(15V/5A DC)

    5、信号强度指示


    软件界面

    LDV Software interface.jpeg

    (1) 启动/停止切换按钮:
    (2) 时域波形显示窗口:
    (3) 波形显示窗口颜色模式切换:
    (4) 时间轴显示设置:旋转此旋钮将调整时间轴显示范围为 200ns/ DIV 至 100ms/DIV(整个时域波形为 2ms 至 1s)
    (5)频率范围选择器:
    (6)频域 X 轴(频率)显示设置:
    (7)FFT 窗口和分辨率设置:
    FFT 窗口:本软件有 5 个窗口(Rectangular、Hamming、Hann、Flattop 和 Blackman)可供选择,
    FFT 分辨率:频域频谱的频率分辨率可以在这个下拉列表中选择,
    (8) 测量范围设置:
    (9 ) 频域波形显示窗口
